Balanced Line Transformer（ラインレベル変換トランス）／ハンドメイド製作品

本製品は、業務用機器のバランス出力（XLR）を民生用ライン入力（RCA）に高音質で変換するために製作した、ステレオ対応アイソレーショントランスユニットです。

日本光電製の高性能トランス E-8480を採用し、音質・絶縁性能ともに非常に優れています。
アナログオーディオ測定器による測定では、周波数特性・THDともにハイエンド機器に匹敵する優秀な結果を示しました。

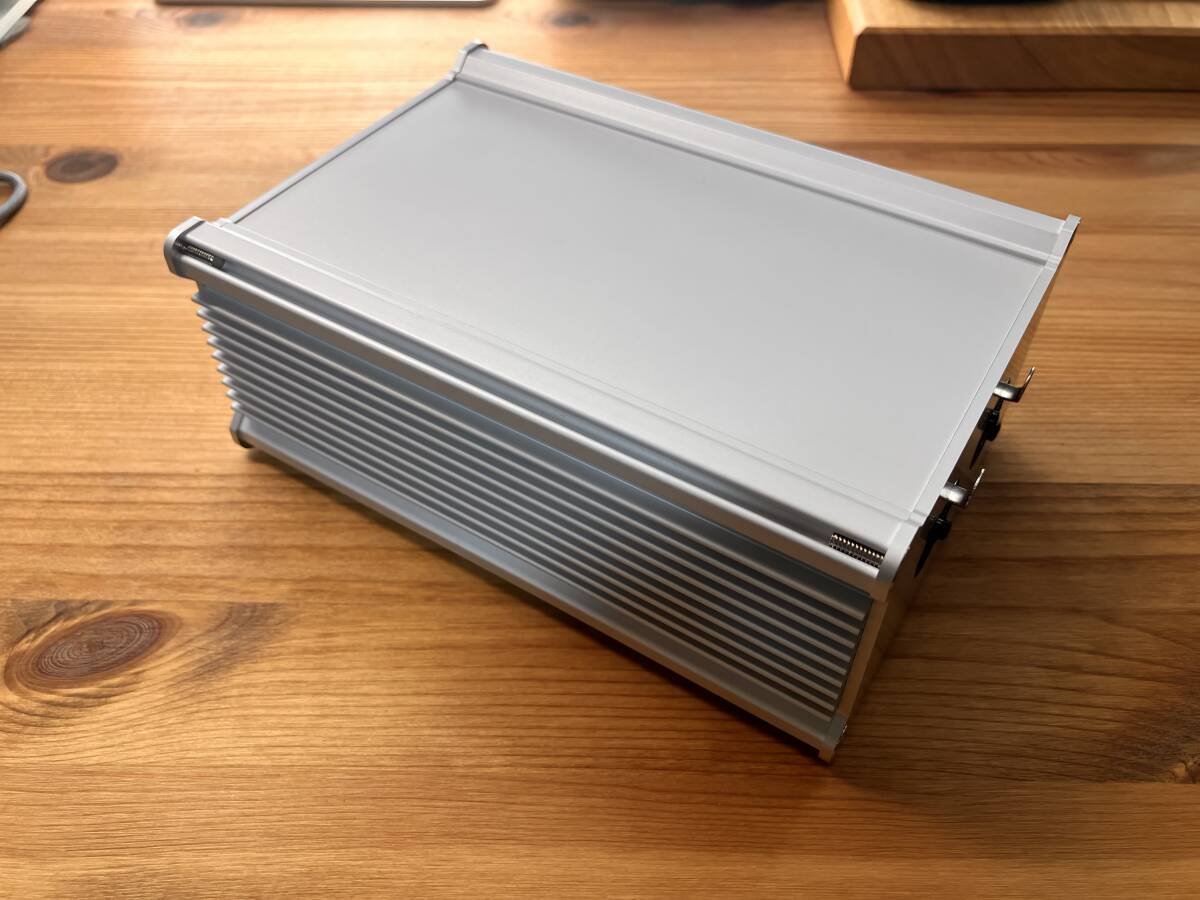

また、アルミ削り出しケースを採用し、外来ノイズの影響を効果的に遮断。

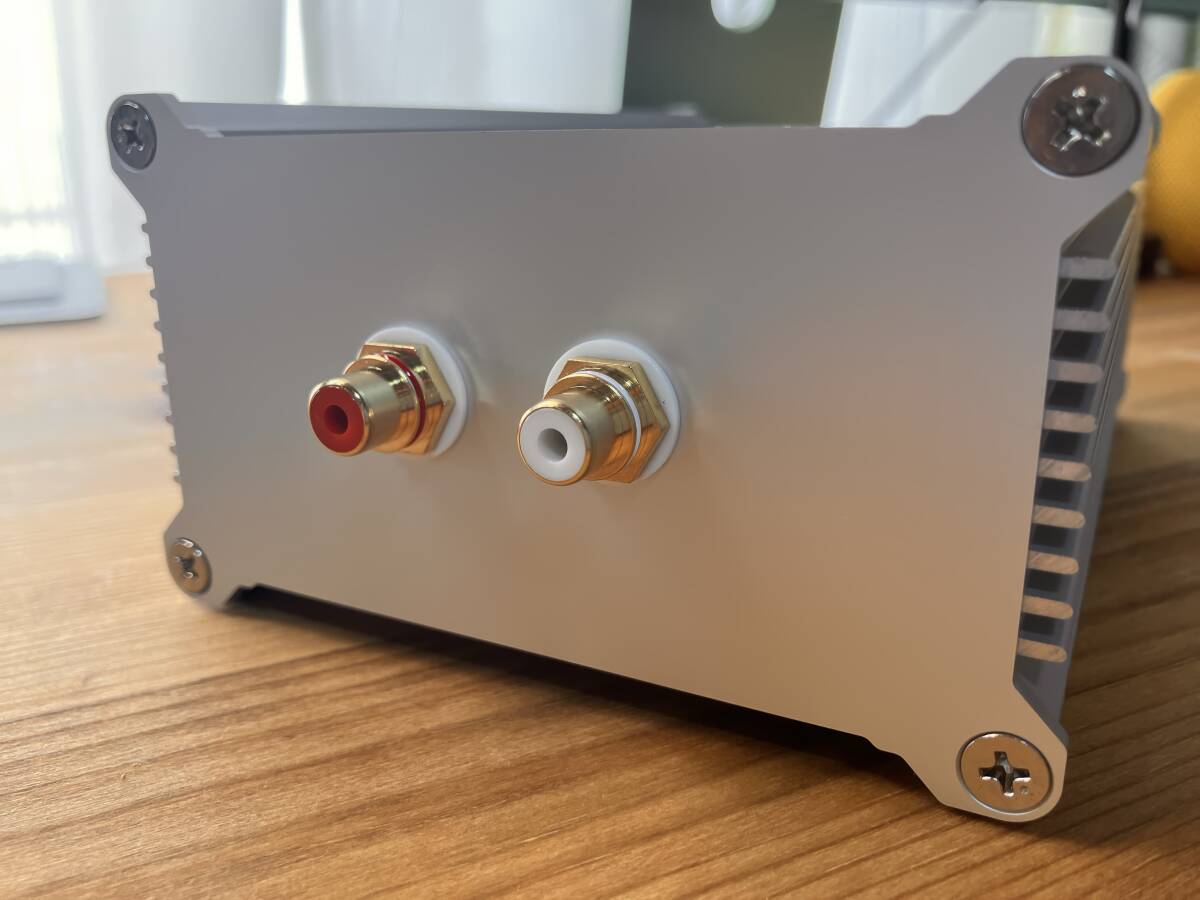

入出力端子には NEUTRIK製XLR および TOMOKA製金メッキRCA を使用し、信頼性と耐久性を両立しています。

■ 機能・構成
本機は、バランス信号をアンバランス信号に変換するパッシブ構成のラインアイソレーターです。
電源は不要で、内部配線にはツイストペア構成を採用し、低ノイズ化を実現。
左右独立構成のトランスにより、チャンネル間の干渉を徹底的に排除しています。
また、アースライン処理を最適化することで、安定したグラウンドリファレンスを確保しています。

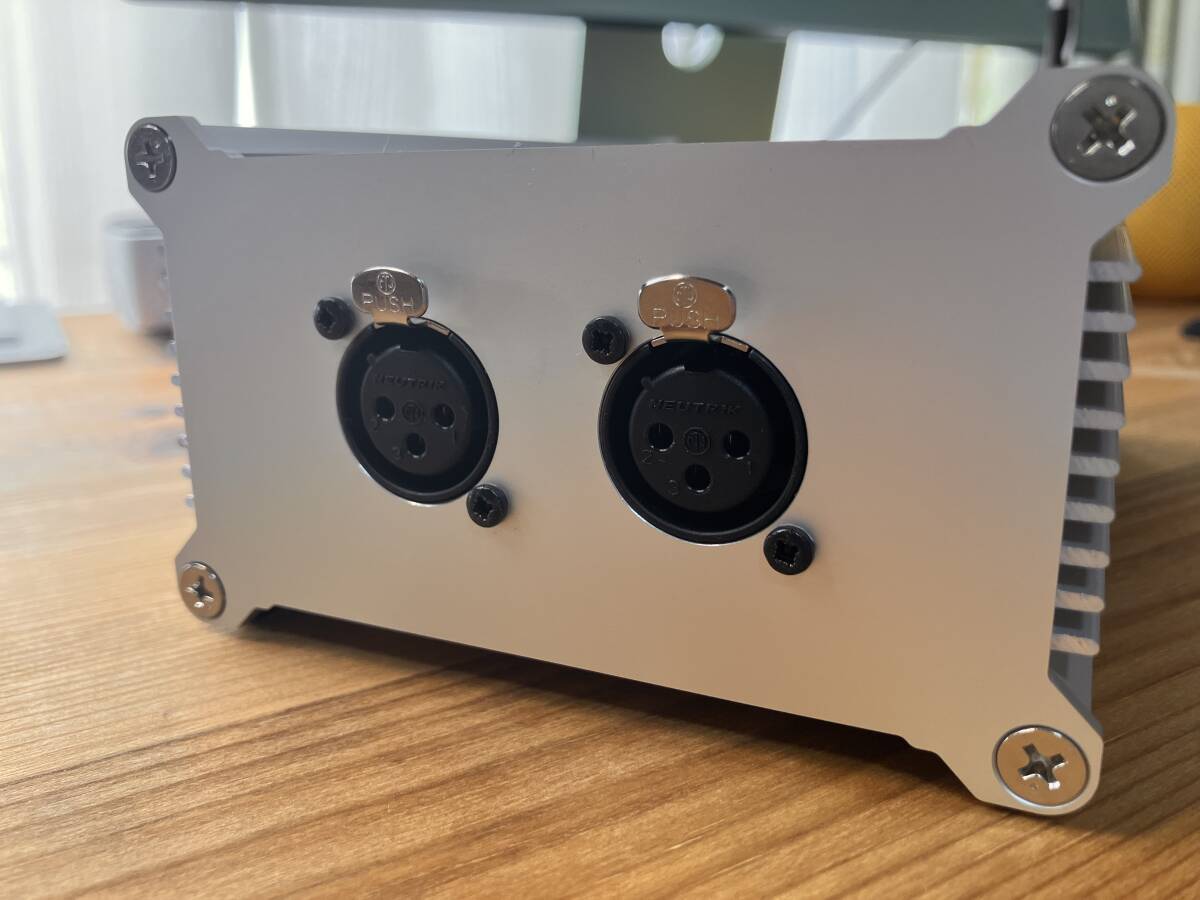

■ 入力端子配線仕様（XLR端子）
2pin：H（Hot）
3pin：C（Cold）
1pin：GND（Ground）
入力側シールドはケースに接続され、外来ノイズの侵入を効果的に抑制します。
出力側へのアースは絶縁されています。

■ 接続機器と動作条件
入力インピーダンス：600Ω（標準業務用機器仕様）
出力推奨負荷インピーダンス：10kΩ〜100kΩ（民生用ライン入力機器に最適）
入力0dBu時の出力レベル：約 −0.5dB（実測値）

対応機器例：
業務用テープデッキ／CDプレイヤー／DAコンバーター
バランス出力プリアンプ／オーディオインターフェース／ミキサー出力
民生用アンプ・レコーダー（RCA入力）

この構成により、プロ機器と民生機器を高音質かつ安全に接続することができます。

■ 主な仕様

■ 特性データ（実測）

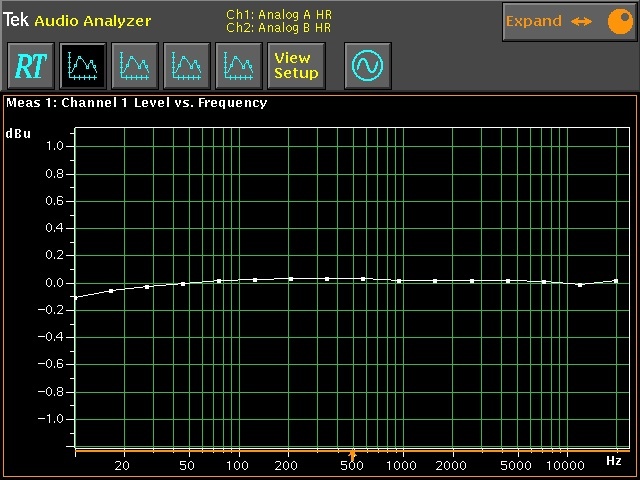

周波数特性：20Hz〜20kHz ±0.2dB以内

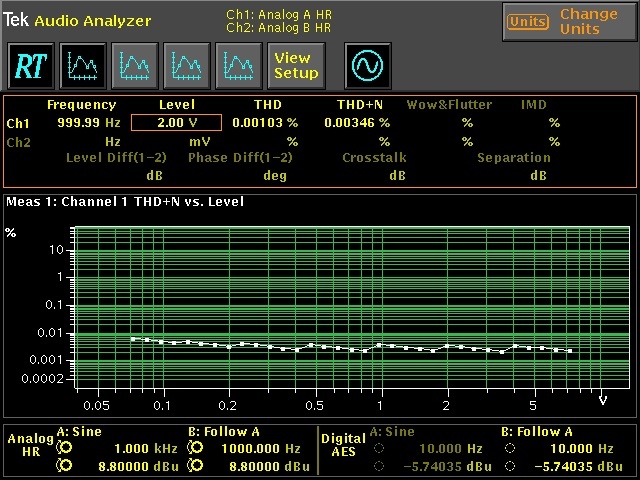

THD（全高調波歪）：1kHz入力2V時 0.0015%
レベル特性：0dBu入力時 −0.5dB出力
ノイズレベル：極めて低く、広帯域でのリニア特性を維持
（測定機器：Tektronix Audio Analyzer）

■ 付属品
測定データシート（周波数特性／THDグラフ付き）

■ 注意事項
ハンドメイド製作品のため、外観にわずかな個体差がありますが、音質には影響ありません。
改造・分解は保証対象外です。
高レベル信号（+20dBu以上）の長時間入力は避けてください。
ご落札後は24時間以内のご連絡・お支払いをお願いいたします。
新規ID・取引履歴のない方の入札はご遠慮ください。
音質の感じ方や好みによる評価はご遠慮ください。
音の印象はシステム構成や再生環境によって大きく変わるため、測定データに基づいた性能を基準としてご判断をお願いいたします。
商品お受け取り後は、速やかに「受け取り連絡ボタン」の操作をお願いいたします。
スムーズなお取引にご協力いただけますと幸いです。
