拍卖号：j1195978014

开始时间：11/10/2025 19:22:41

个 数：1

结束时间：11/13/2025 18:22:41

商品成色：二手

可否退货：不可

提前结束：可

日本邮费：买家承担

自动延长：可

最高出价：

出价次数：0

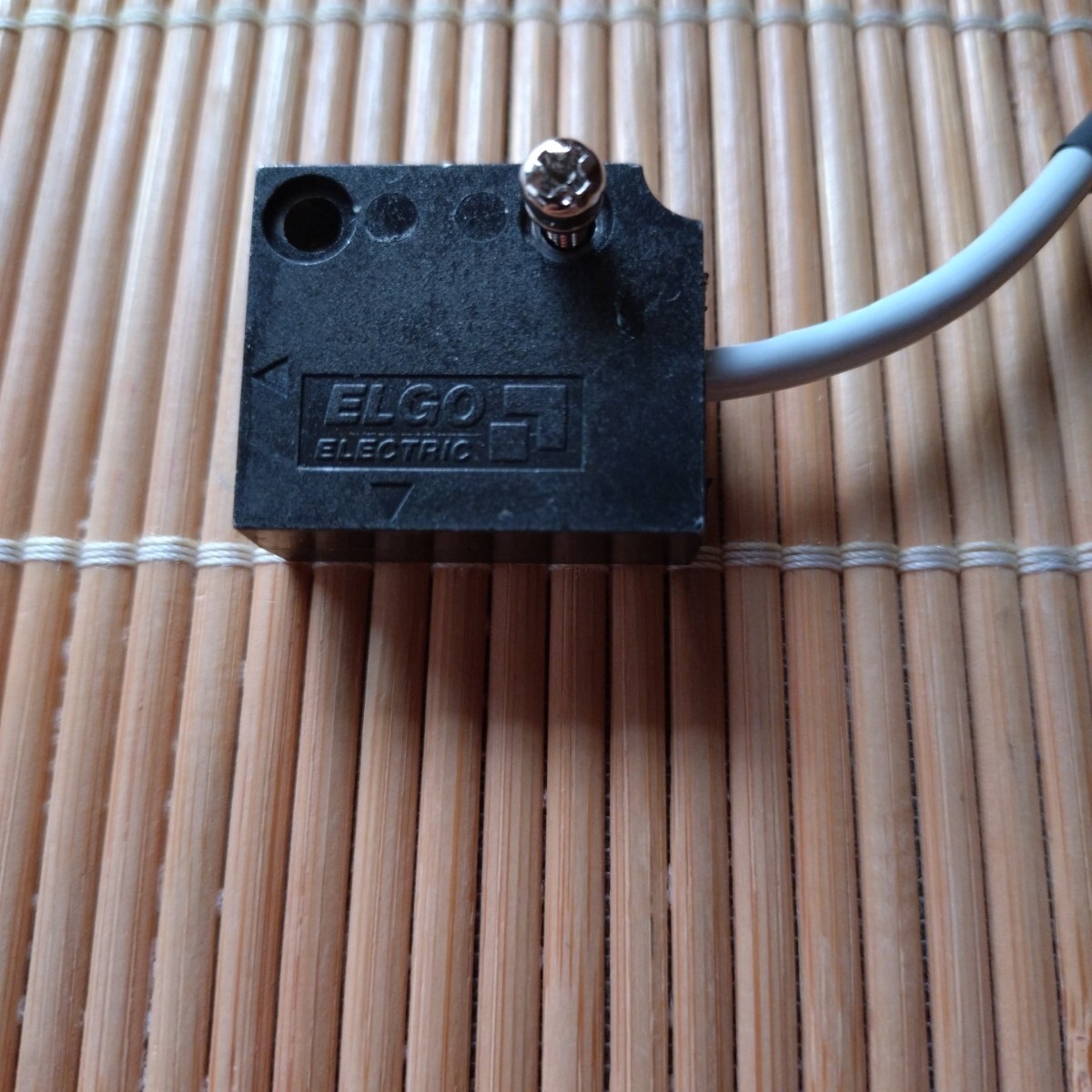

インクリメンタル磁気スケール EMIX、シリーズ 機械の剛性と部品の精度を上げずに簡単に安価に高精度が出せます。 また、電気／機械系の最終調整が楽になります。 ロングストローク最大32m・超小型アンプ組込ヘッド 超小型センサヘッド EMIX1、LMIX1 9pinD-SUBコネクターにトランスレータ内蔵 小型センサヘッド EMIX23、EMIX2、LMIX22、LMIX2 ヘッドにトランスレータ内蔵 高精度・高耐久性・高速・耐振 エルゴインクリメンタル磁気リニアスケール トランスレータを組み込んだ超小型測定ヘッド 水、油や粉塵等の環境に強い磁気式測定システム（保護等級IP67） エルゴ インクリメンタル磁気スケールの特長 水、油、粉塵、振動などの環境に強い磁気測定方式 高速測定：最大21m/s、保護等級：IP67 センサヘッドと磁気スケール間ギャップ最大2mm、取付が容易で測定ミスなし サブミクロンの高精度測定ができる（分解能25μ、10μ、1μ、0.244μ） インデックスパルス（Z相）は2mm（5mm）毎に自由に原点位置設定できる 小型ヘッドにトランスレータ内蔵でシンプルな配線 CEマーク認証の測長システムです 概要 LMIX/EMIX測長システムは移動速度最大21m/s 、分解能100～0.244μmの広範囲をカバーするリニアエンコーダです。 トランスレータは磁気センサが検出した正弦波信号を90度位相差を持つ矩形波に変換します。 磁気検出ヘッドは磁気テープの上を最大2.0mmの隙間をもって無接触で移動することによりその位置を測定します。 エルゴ測長システムは磁気測定方式ですので水、油、埃や振動に強く、メンテナンスフリーの測長システムが実現します。 移動部位置の直接測定によるクローズドループ制御はベルト駆動の延びやスリップ、駆動軸のねじれ、バックラッシュやたわみ等による誤差の影響を受けませんので簡単に高精度位置決めが実現できます。 LMIX/EMIXシリーズ分類 EMIX1/LMIX1 超小型磁気検出ヘッドタイプ トランスレータはヘッドの外部に別途設置します。 分解能10μ/25μ EMIX2/LMIX2 トランスレータを磁気検出ヘッドのケースの中に組み込んだ超小型タイプ 分解能10μ、25μ、100μ EMIX23 EMIX2と同形状で分解能0.244μ、0.488μ、1.0μ LMIX22 LMIX2と同形状で分解能1.22μ、2.5μ、5μ、10μ 主な使用例 金属加工機械、木工・プラスチック加工機、ハンドリングシステム、搬送装置、リニアーモータのコントロール、印刷機・紙加工機、産業機械、X-Yテーブル等 LMIX/EMIXシリーズ仕様 エルゴLMIX/EMIXシリーズは磁気検出方式によるインクリメンメンタル測長システムです。 トランスレータを組み込んだ超小型の測定ヘッドと、磁気テープMB2020/MB2050によって構成されます。 電源 10～30VDC +/- 10% リップル 5%以下 5VDC +/- 5% リップル 10mV以下 消費電流 150mA max. 供給電圧 10～30VDCの時 200mA max. 供給電圧 5VDCの時 出力 オープンコレクタ／ラインドライバ 短絡保護付 A, B, (Z)／A′, B′, (Z′) 出力レベル 10～30VDCまたは5VTTLラインドライバー 原点信号 （Z相）2mm毎EMIX、5mm毎LMIX 繰り返し精度 +/- 0.244μ, 1μ, 5μ, 10μ, 25μ（分解能による） システム精度 +/- (EMIX/LMIX 20/25 +20×L)μm20℃の時 L=meter 分解能 EMIX1/EMIX2：10μ EMIX23：1μ, 0.488μ, 0.244μ LMIX1/LMIX2：100μ, 25μ LMIX22：10μ, 5μ, 2.5μ, 1.22μ 動作速度 2m/s～21m/s 出力周波数 100KHz～1MHz 最大測定長 32.0m （オプション1000mまで） テープヘッド間ギャップ 2mm：LMIX22, 1.2mm：LMIX1/2 0.8mm：EMIX 1/2 ,EMIX23 動作温度範囲 0-50℃ 保管温度範囲 0-70℃ 湿度 80％RH max. 結露なし 保護等級 IP65 (標準)、IP67 (オプション) センサーヘッド材質 Znダイキャスト 黒色 外形寸法(L×W×H) センサーヘッド 30×12.5×25 30×10×15（1シリーズ） 磁気テープ（巾10mm×厚さ1.8mm） 線膨張率 α＝16×10-6K-1 伸び △L＝L×α×△θ θ＝温度C 外形寸法（W×T） 10mm×1.8mm 曲げ半径 150mm最小 磁気テープの説明 磁気テープは測定面に両面テープにて貼付けて使用します。 磁気テープはベースとなるスチールテープ、合成ゴム製の磁化されたテープ及びステンレススチール製の保護テープの3つの主要部品で構成されております。 LMIXシリーズ用MB2050型（磁極ピッチ5mm）、EMIXシリーズ用MB2020型（磁極ピッチ2mm）を使用して下さい。 ベーステープは磁気シールドとなっておりますので磁性金属体への貼付による影響は受けません。 磁気テープは正常に貼付けた場合に保護等級IP67の性能を保持し耐水、耐塵性があり石油、タービン油、グリセリン、グリース等に対し無視できる程度の影響しか受けません。 信号ケーブル・ケーブル長さ 0.75mm2 8芯ツイストペアーシールド線（φ6） 10m max.（電源 5VDC 出力TTL ） 30m max.（電源 出力10～30V オープンコレクタ） 50m max.（電源 10～30V 出力TTL）
